Главная Модули и датчики Передача данных Приёмник и передатчик 315Мгц

Артикул: NA308

Приёмник и передатчик 315Мгц

Описание

Предназначен для отправки и приема коротких сообщений по широковещательной беспроводной связи, используя амплитудную модуляцию. Амплитуда несущего сигнала, при этом изменяется скачкообразно от нуля до максимума.

Модуль приема и передачи могут работают на нескольких частотах от 315 до 433 МГц.

Комплект состоит из двух модулей: радиопередатчика и приемника, настроенных на частоту 433,92 МГц. Предназначен для создания простого радиоканала трансляции данных, где происходит передача команд в одном направлении без обратной связи. Например, охранная сигнализация, дистанционное включение светильников, квартирный радиозвонок, управление электромагнитным замком двери, шторами, жалюзи. Modules VHF 433,92 MHz используется для передачи информации о состоянии датчиков освещенности, движения, задымленности и других. Применять комплект для телемеханики движущихся объектов и управления быстро развивающимися процессами нельзя. Модули совместимы с конструктором Arduino. Применение Arduino облегчает макетирование схемы управления и отладку программ. Работа комплекта совместно с Arduino требует двух контроллеров Arduino.

Источники питания приборов должны иметь хорошую фильтрацию от помех по сети 220 В.

Приборы рассчитаны на антенны с волновым сопротивлением 50 Ом. Они изготавливаются из одножильного провода 17 см, что примерно соответствует ? длины волны сигнала 433,92 МГц или из проволоки длинной 33 см, свернутой в спираль, что примерно соответствует ? длины волны. Антенны устанавливаются как можно дальше от источников помех и металлических перекрывающих сигнал конструкций.

Дальность связи в зависимости от напряжения питания передатчика от 20 до 200 м.

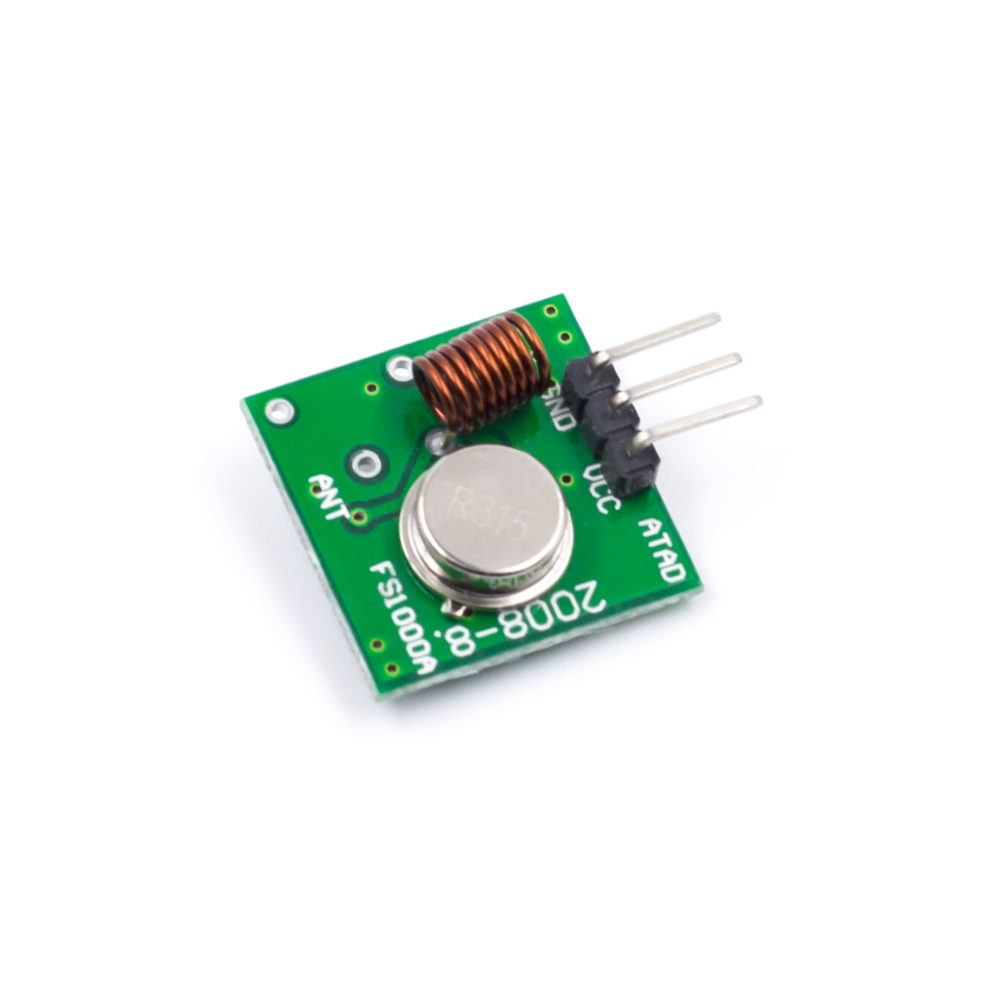

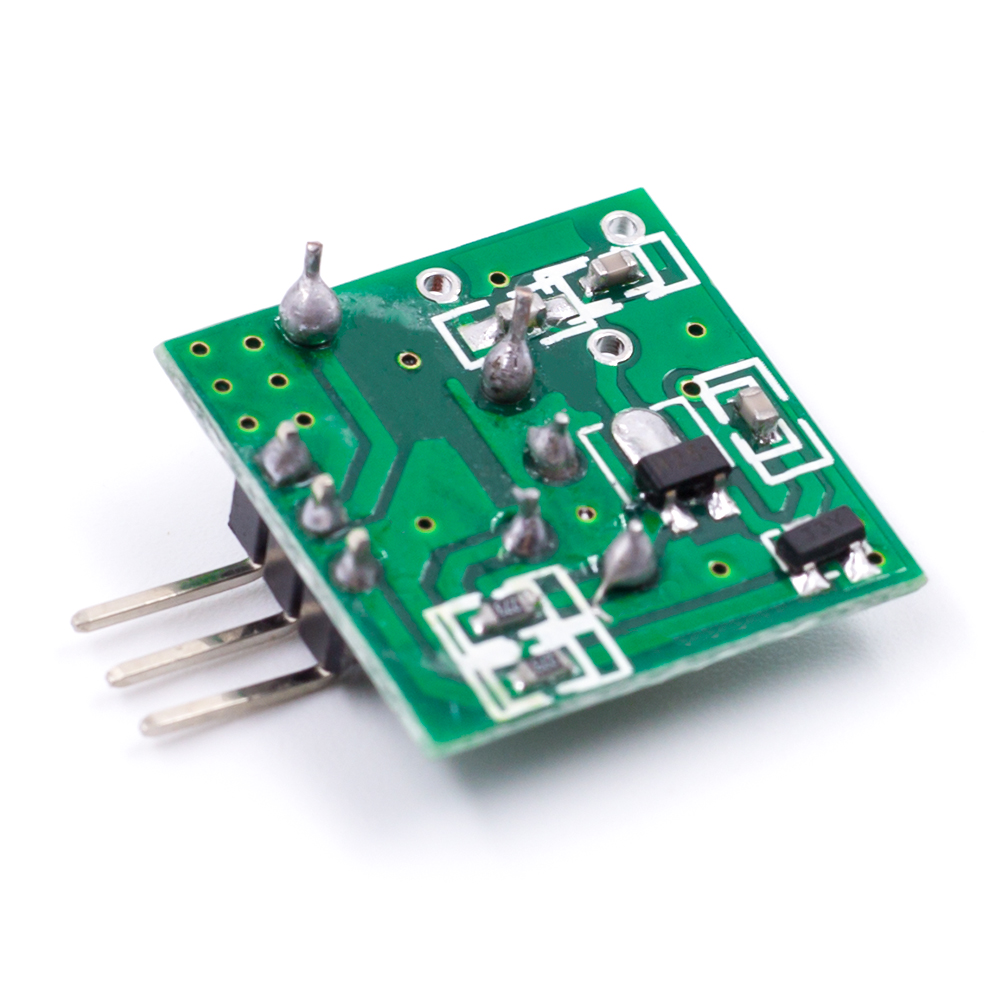

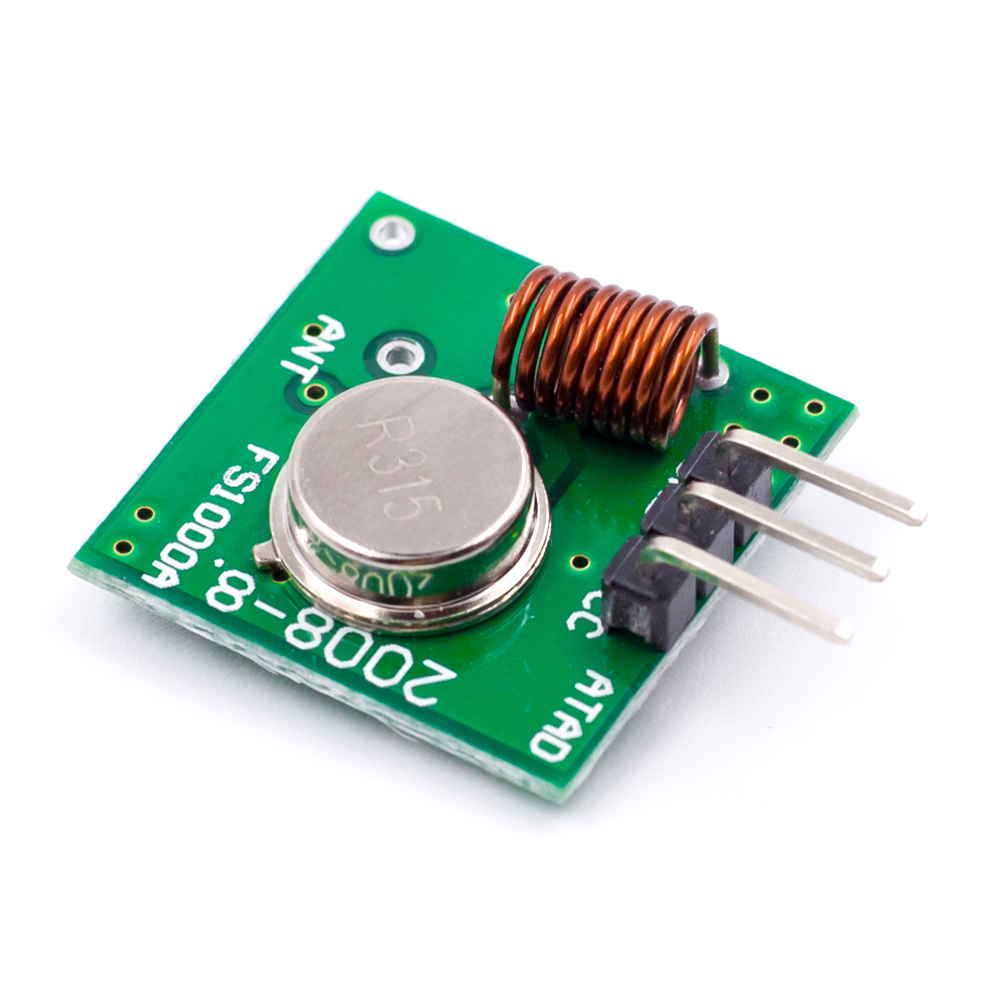

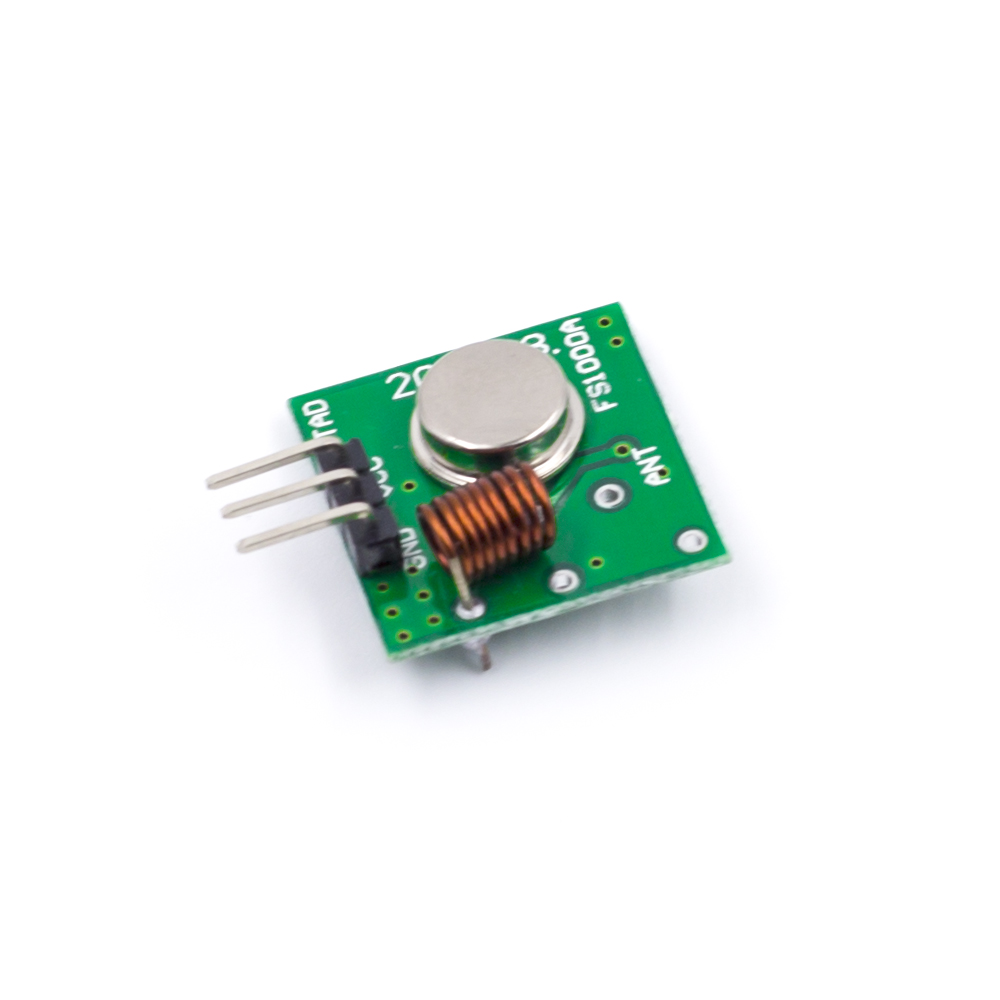

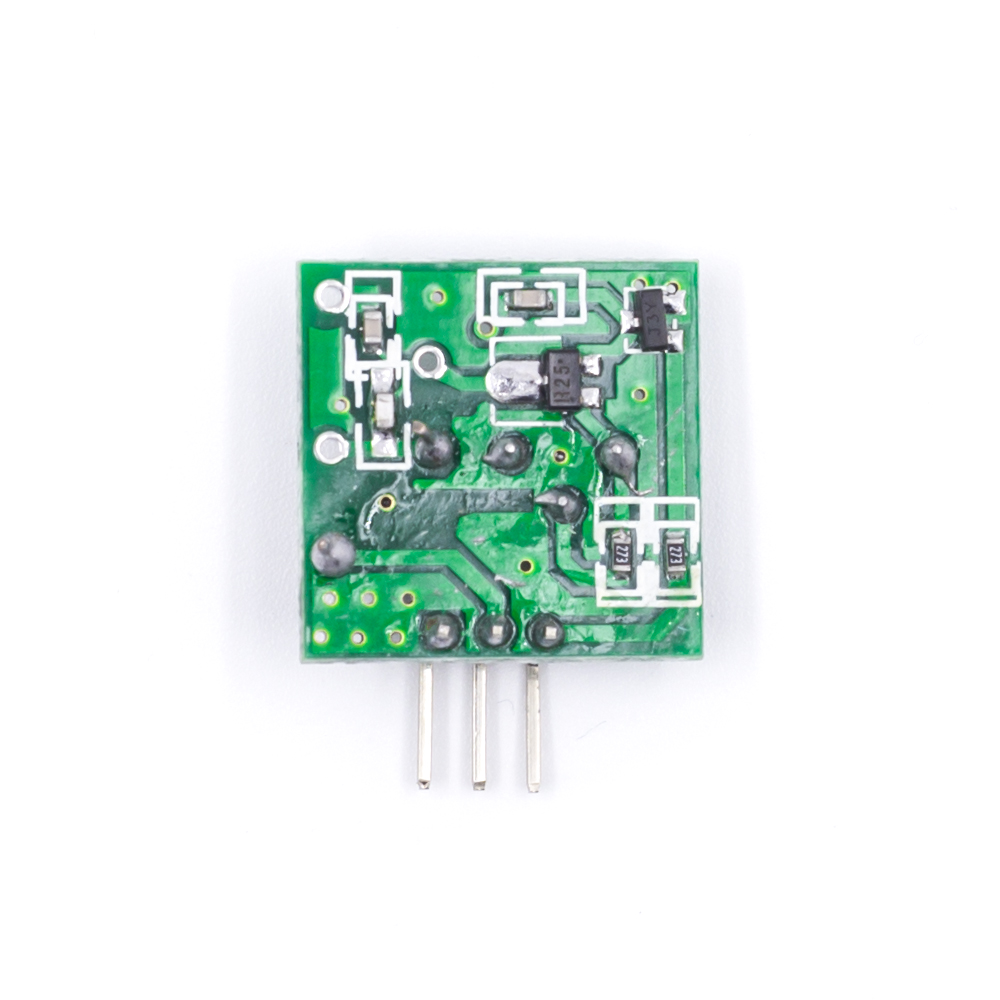

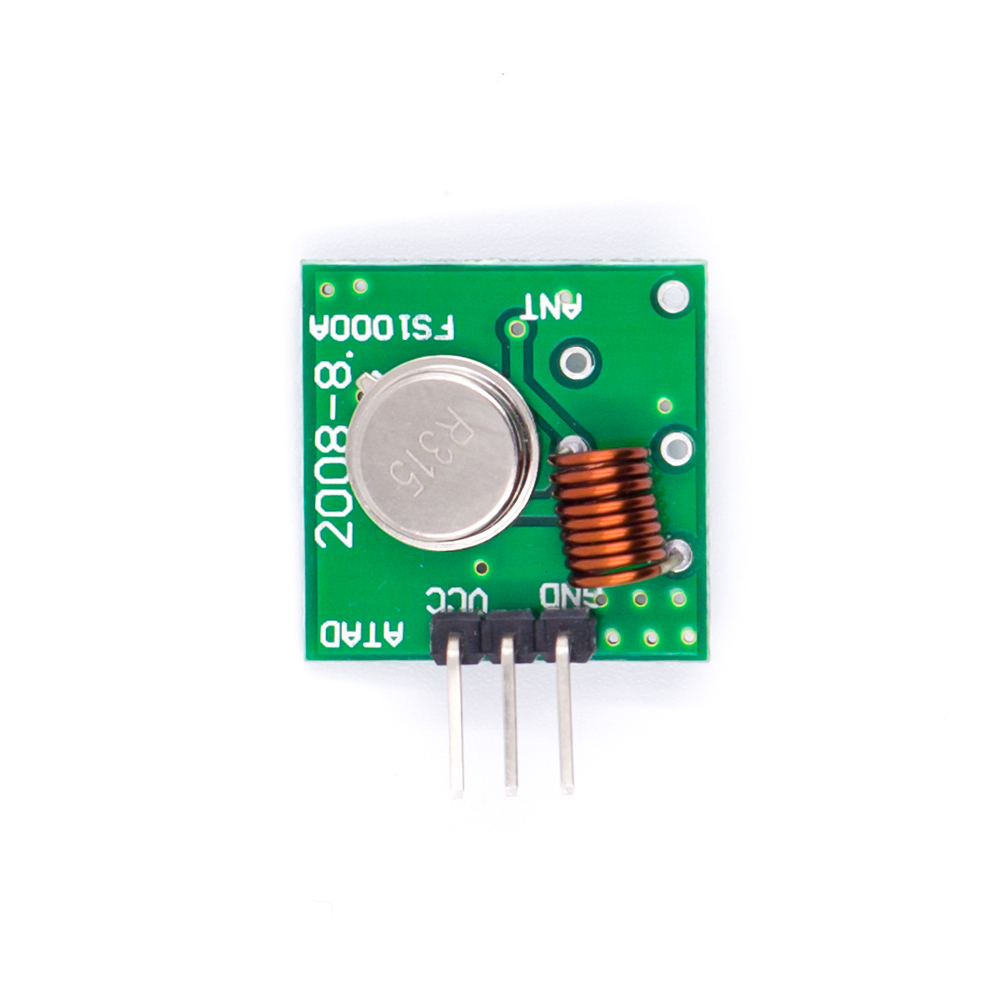

Передатчик MX-FS-03V

Передатчик имеет квадратную плату. Модуль содержит резонатор на поверхностных акустических волнах в металлическом корпусе в виде большой таблетки. Для передачи используется амплитудная модуляция. Когда на управляющем входе высокий логический уровень передатчик MX-FS-03V работает и передает в эфир сигнал несущей частоты, а когда лог. 0 передатчик прекращает работу.

Напряжение питания:
Номинальное: 5 В,
Диапазон: 3,5-12 В.
Потребляемый ток: 9-40 мА
Частота несущей: 315 МГц или 433,92 МГц
Максимальное отклонение несущей: ( 150 КГц
Мощность передачи:
Номинальная 10 мВт (при номинальном питании),
Максимальная 25 мВт (на частоте 315 МГц при питании 12 В).
Скорость передачи данных: 4 КБт/с
Размеры: 19 x 19 мм

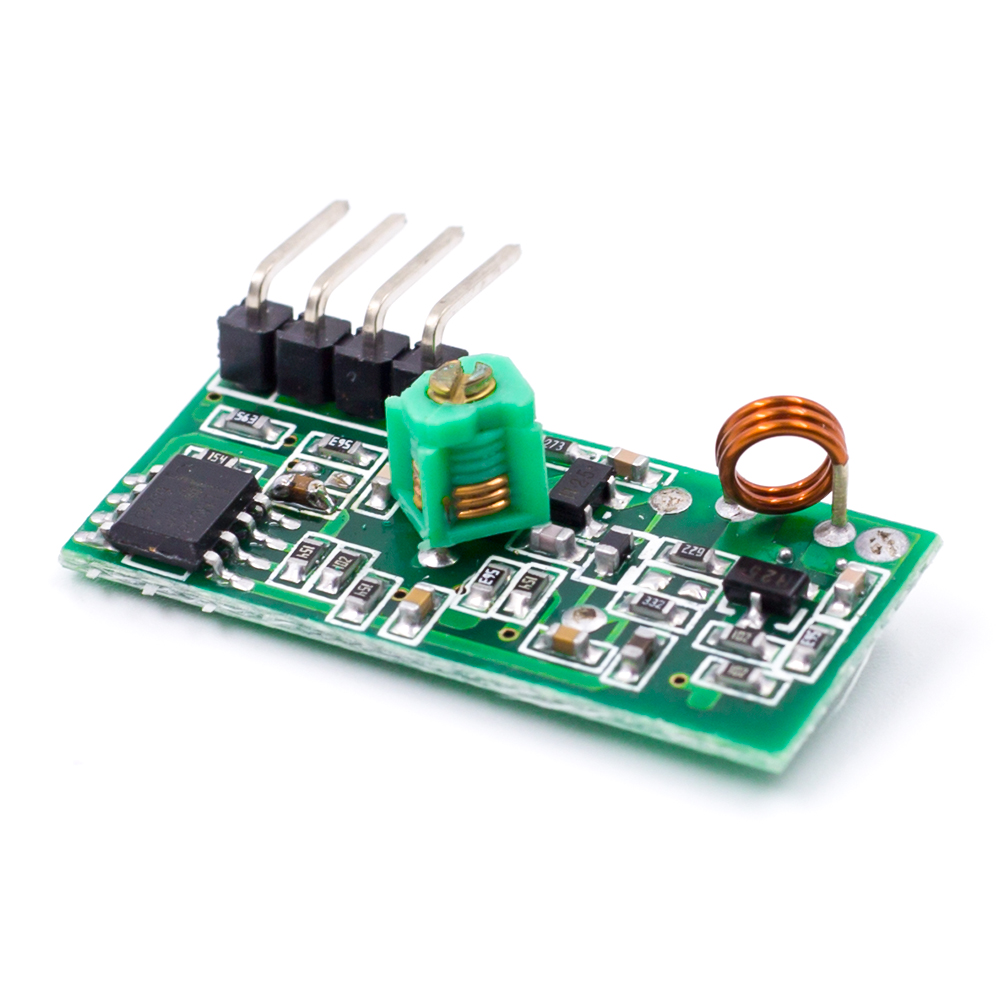

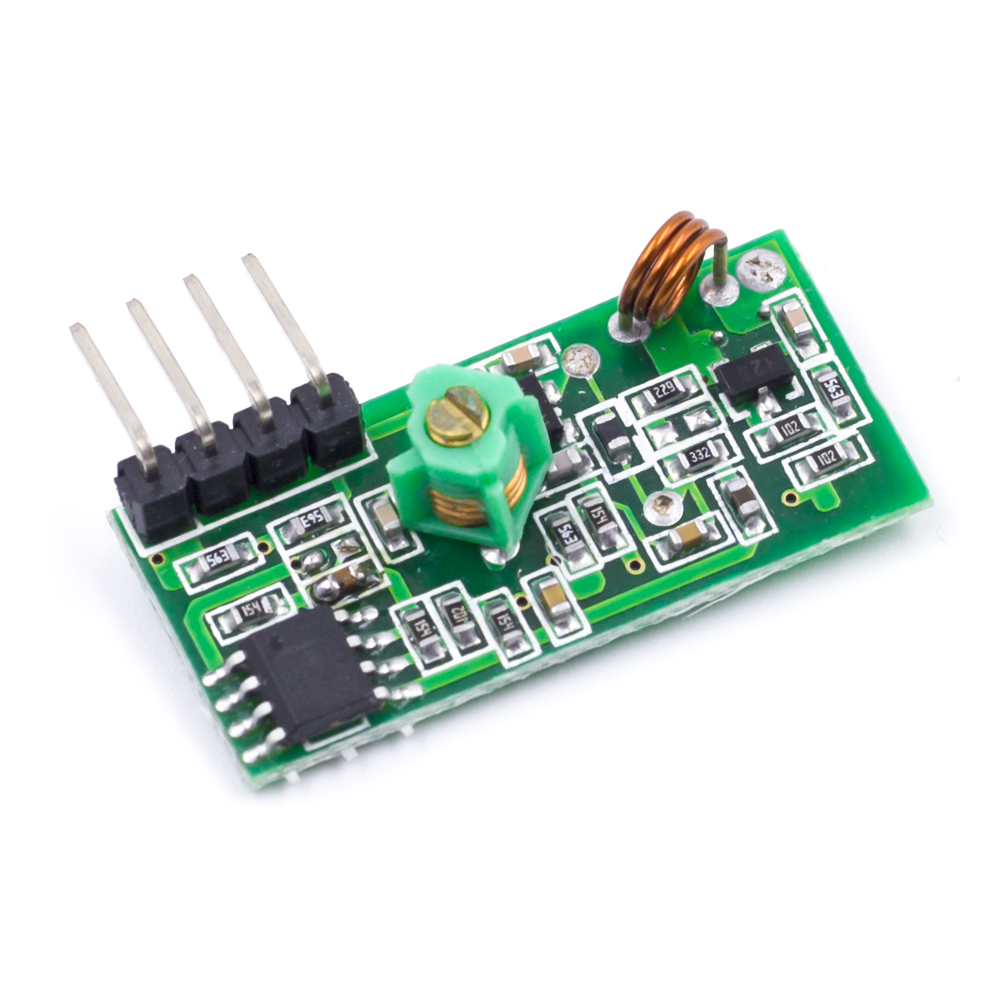

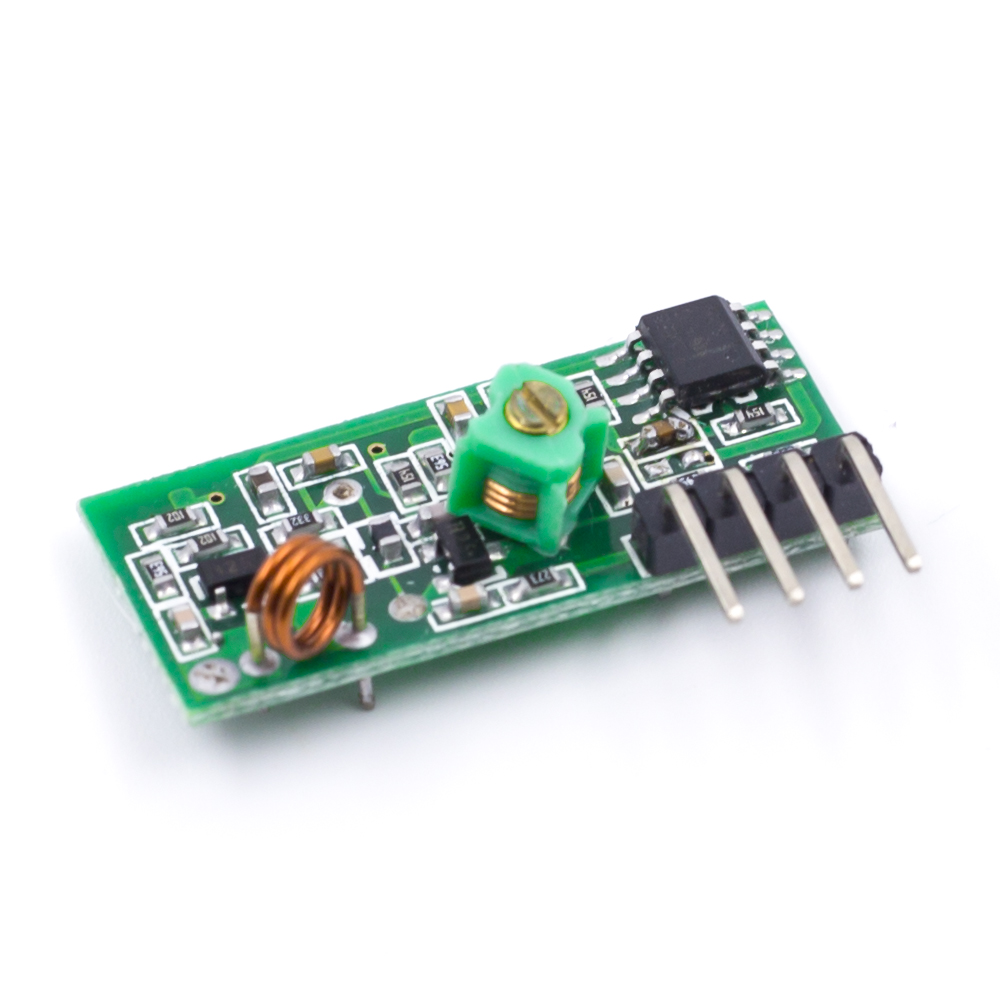

Приемник MX-05V

Модуль собран на прямоугольной плате. Приемник построен по сверхрегенеративной схеме, поэтому обладает большой чувствительностью. Приемник MX-05V восприимчив к помехам. Для исключения ложных команд необходимо цифровое кодирование и декодирование сигналов, содержащее многократные повторы команд. Программная обработка принятых сигналов с помощью микроконтроллера превращает цифровой модуль Arduino в часть приемного устройства. Реализую с помощью программы фильтрацию ложных сигналов, микроконтроллер использует большой объем передаваемой информации, но этого вполне достаточно для передачи одной команды в 2-3 секунды, что позволяет применять приемник MX-05V в управлении стационарными объектами.

Напряжение питания: 5В
Потребляемый ток покоя: 4 мА
Максимальный потребляемый ток в режиме приема: 5,5 мА
Частота приема: 315 МГц или 433,92 МГц
Ширина полосы пропускания: 2 МГц
Чувствительность: 100 dB
Скорость приема информации: до 9,6 кВт/с (на частоте 315 МГц и уровне 95 dBm)
Размеры 30 x 14 x 7 мм

Модуль приема и передачи могут работают на нескольких частотах от 315 до 433 МГц.

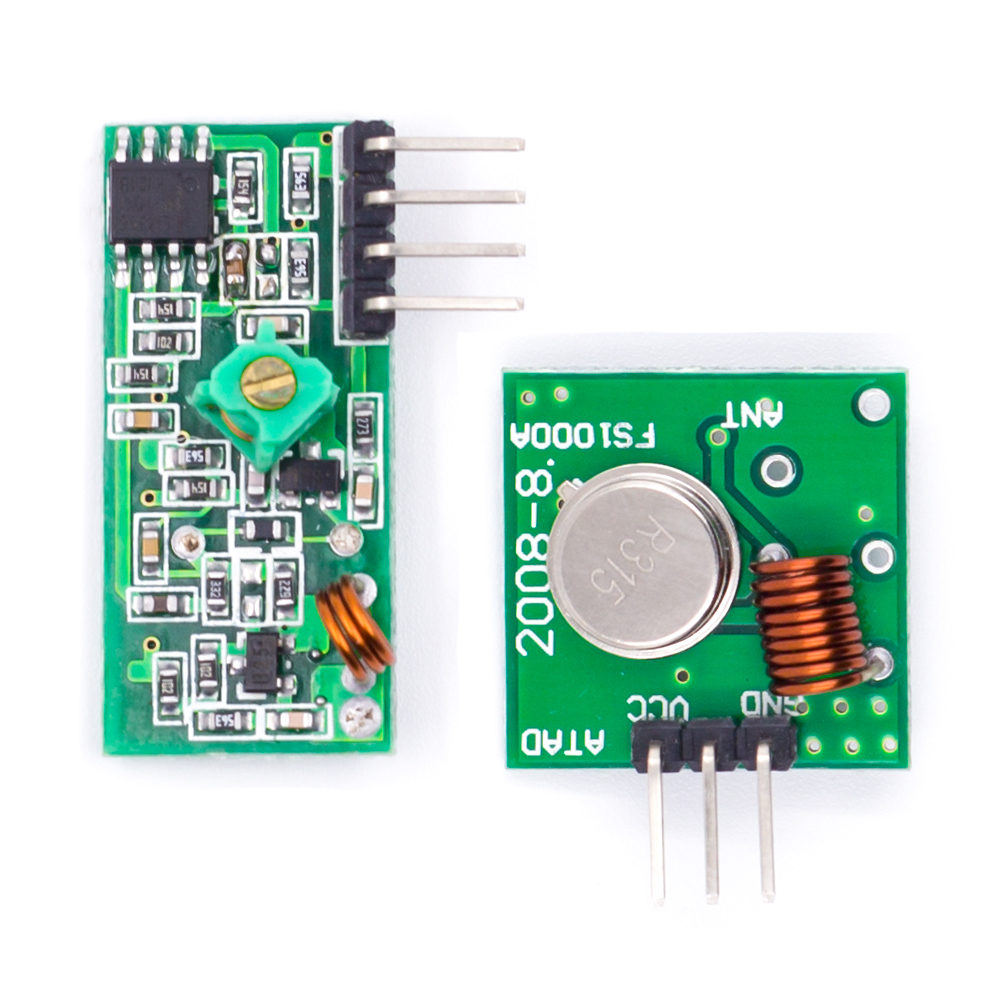

ВНЕШНИЙ ВИД

Рисунок 1

Рисунок 2

TTX

Приемник:

напряжение питания 5 В
потребляемый ток 4 мА
частота 433,92 МГц
чувствительность -105дБ
антенна - 32 см одножильного провода

Передатчик:

расстояние передачи от 20 до 200 метров в зависимости от напряжения питания и условий окружающей среды
напряжение питания от 3,5 до 12 В
скорость передачи до 4 kb/s
мощность передатчика 10 мВт
частота 433 МГц
рекомендованная длинна антенны 25 см

СХЕМА ЭЛЕКТРИЧЕСКАЯ

Рисунок 3 передатчик FS1000A

Рисунок 4 приемник XY-MK-5V

СХЕМА ПОДКЛЮЧЕНИЯ ПЕРЕДАТЧИКА И ПРИЕМНИКА 433 Mhz К Arduino UNO

Рисунок 5

НАЧАЛО РАБОТЫ

1.Визуально посмотреть на маркировку модуля приемника и передатчика. Убедиться, что модули работают на одинаковых частотах. Модули могут работать на частотах от 315МГц до 433.92 МГц

Рисунок 6

2. Собрать схемы изображенные на Рисунке 5. Загрузить в Arduino UNO с передатчиком (правая схема) скетч Test_Reciver_FS1000A_UNO_OK.ino, а в Arduino UNO с приемником (левая схема) Test_Reciver_FS1000A_UNO_OK.ino

3. Монитор последовательного порта, куда был загружен скетч Test_Reciver_FS1000A_UNO_OK.ino, будем раз в секунду выводить слудующие сообщения:

4. Если отсоединить pin 12 у Arduino UNO на приемнике или передатчике, то вывод сообщений на монитор последовательного порта Serial прекратится.

БИБЛИОТЕКИ

VirtualWire.zip скачать

VirtualWire является библиотекой Arduino. Предназначена для отправки и приема коротких сообщений по широковещательной беспроводной связи, используя ASK(Амплитудная модуляция (англ. amplitude shift keying (ASK) — изменение сигнала, при котором скачкообразно меняется амплитуда несущего колебания.).

Характеристики

Документация

Datasheet отсутствует. Загрузите Datasheet и получите скидку 5% на всю корзину

Цена:

13.60 BYN

Количество:

- +

В наличии

Добавить в корзину

Купить в один клик

Доставка:

Самовывоз | Курьер | Почта | EMS | Европочта

Гарантии:

1-4 недели

21.39 BYN
