Беспроводной приемопередатчик NRF905SE

Описание

Приемопередатчик, работающий в трех нелецензируемых международных ISM диапазонах. Тип NRF905. Применение позволяет организовать радиообмен данными между приборами на базе микроконтроллеров. Модули позволяют создать мост, объединяющий МК по схеме: интерфейс SPI – РАДИО – интерфейс SPI. Используется частотная модуляция с минимальной девиацией частоты при передаче 0 и 1. Передатчик содержит фильтр Гаусса, благодаря чему снижаются помехи на других частотах. Такую модуляцию принято называть GMSK. Имеется синтезатор частот. Выбранная частота поддерживается с высокой точностью. Вместе с основными данными передается контрольная сумма. При приеме контрольная сумма проверяется на аппаратном уровне. Два режима работы ShockBurstRX – прием и ShockBurst ТX – передача. Два режима экономии энергии. Управление по интерфейсу SPI. Основная микросхема содержит интегрированный стабилизатор питания.

Для установки частоты микросхема содержит специальные регистры. HFRQ_PLL определяет диапазон, сюда записывается 0 или 1. Регистр СH_NO должен содержать константу, указывающую на частоту приема и передачи.

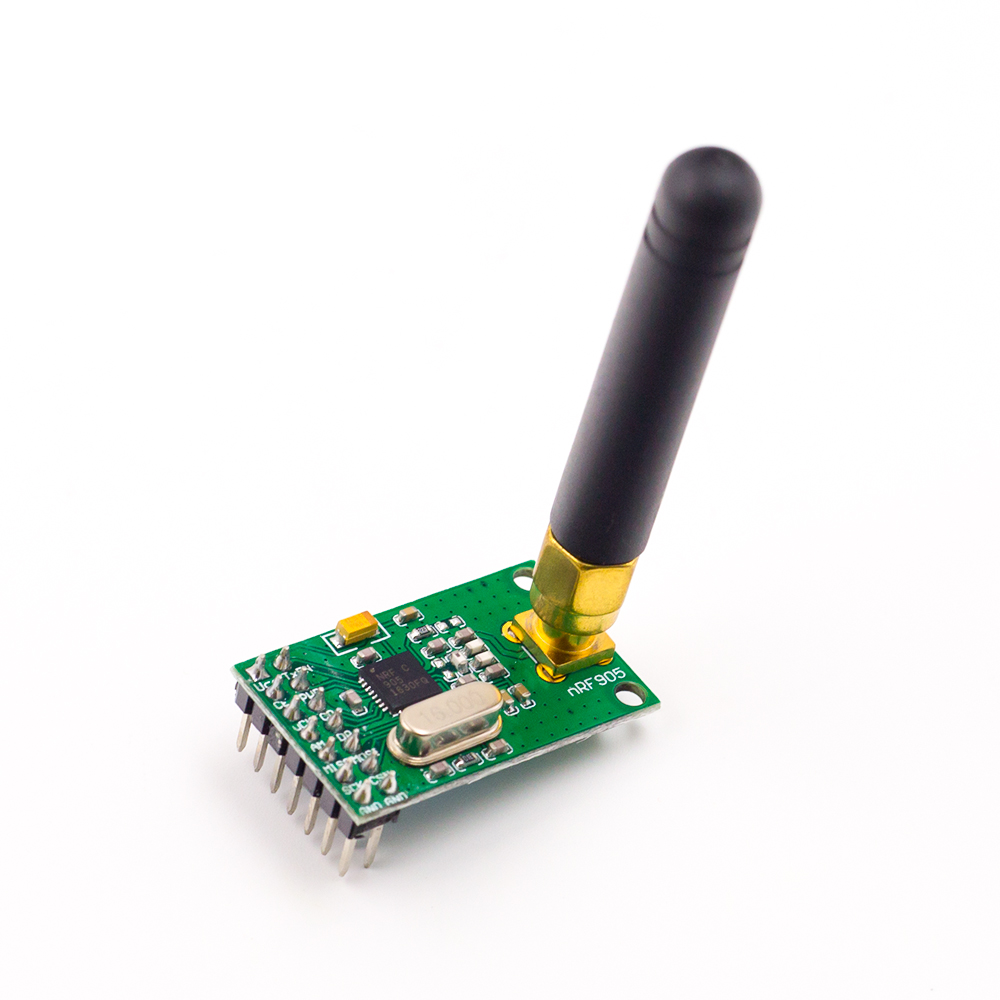

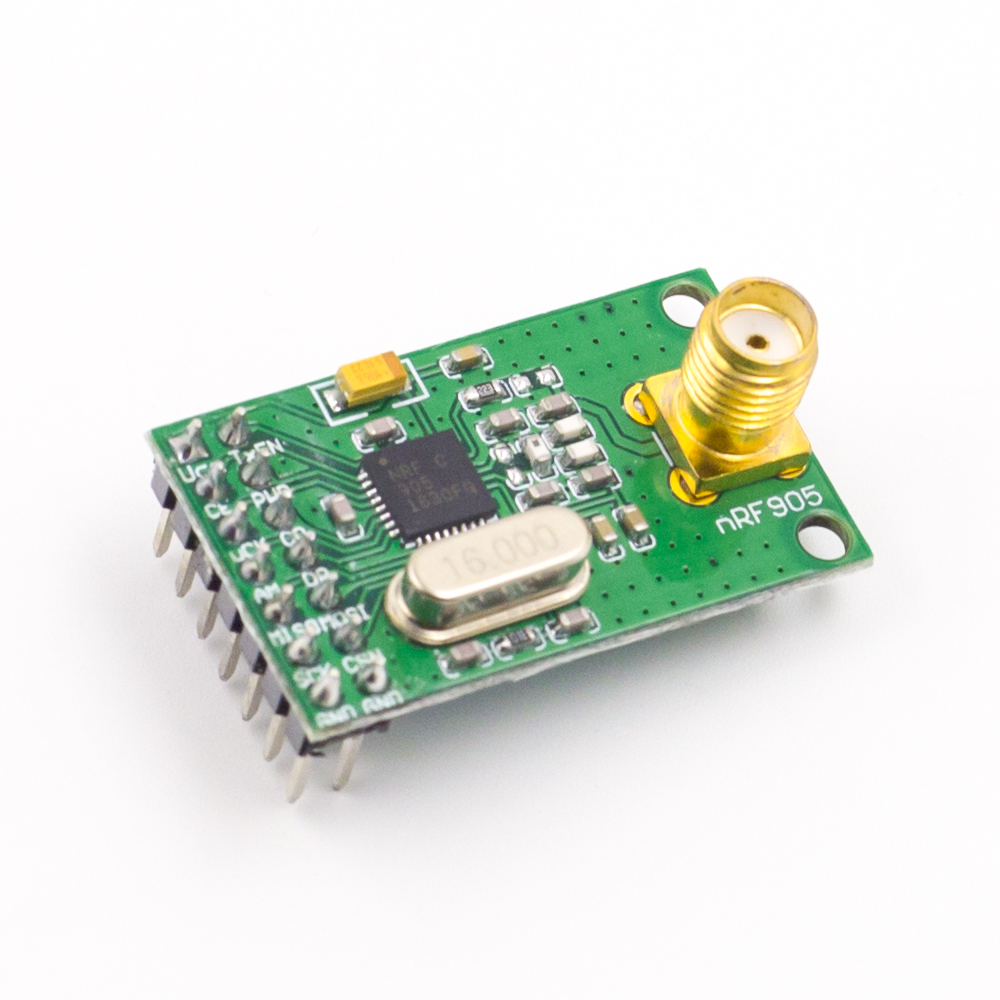

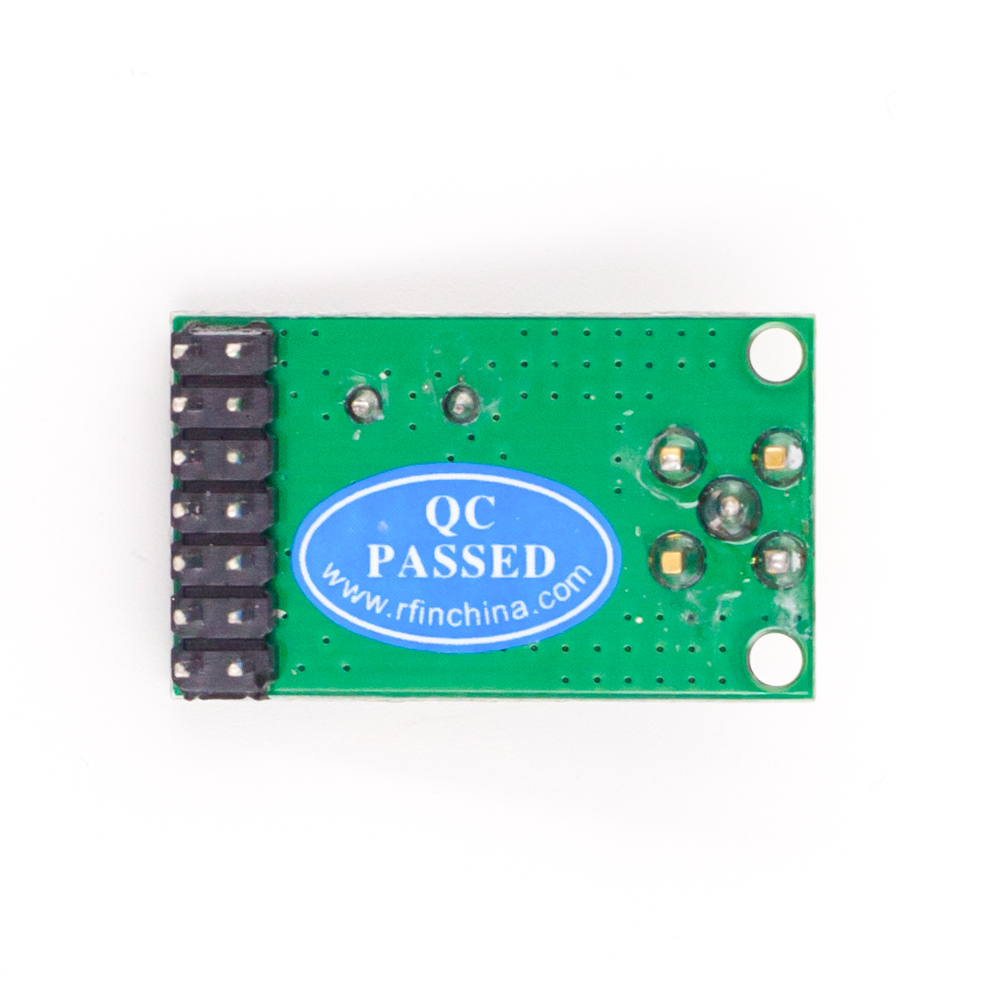

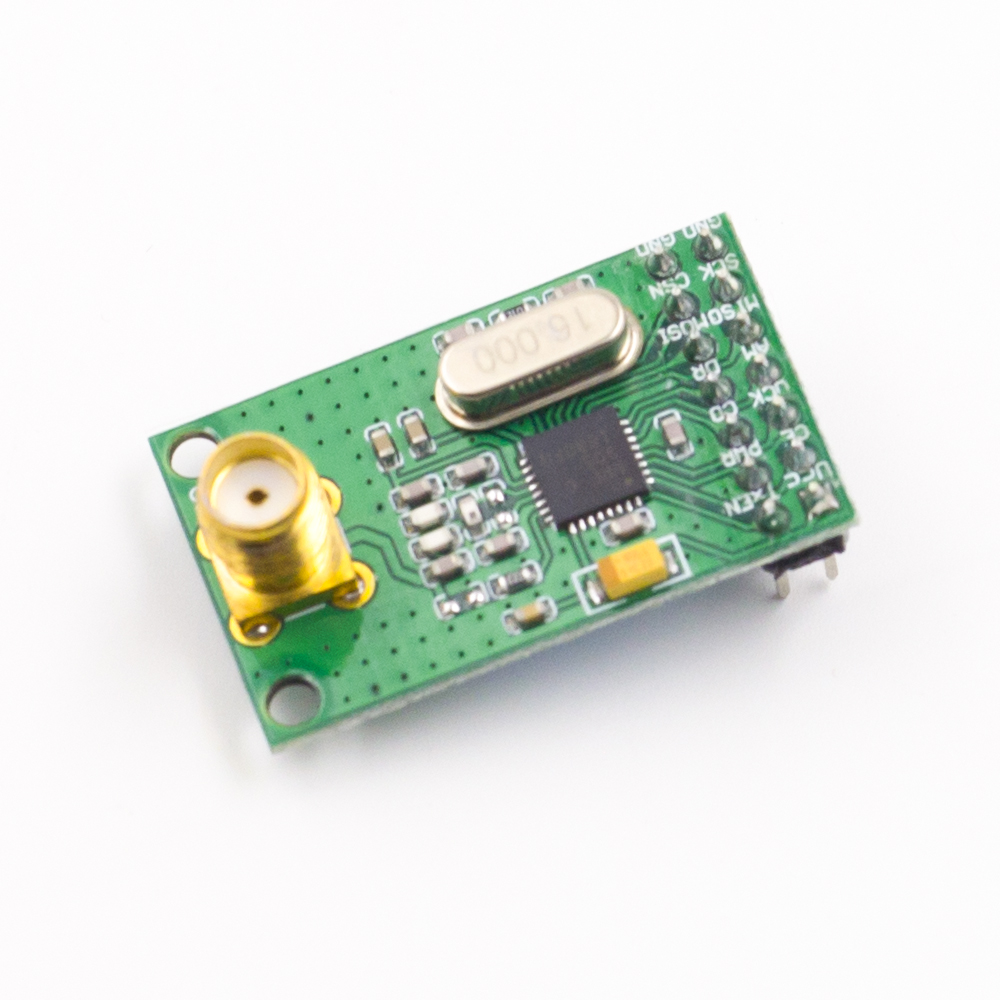

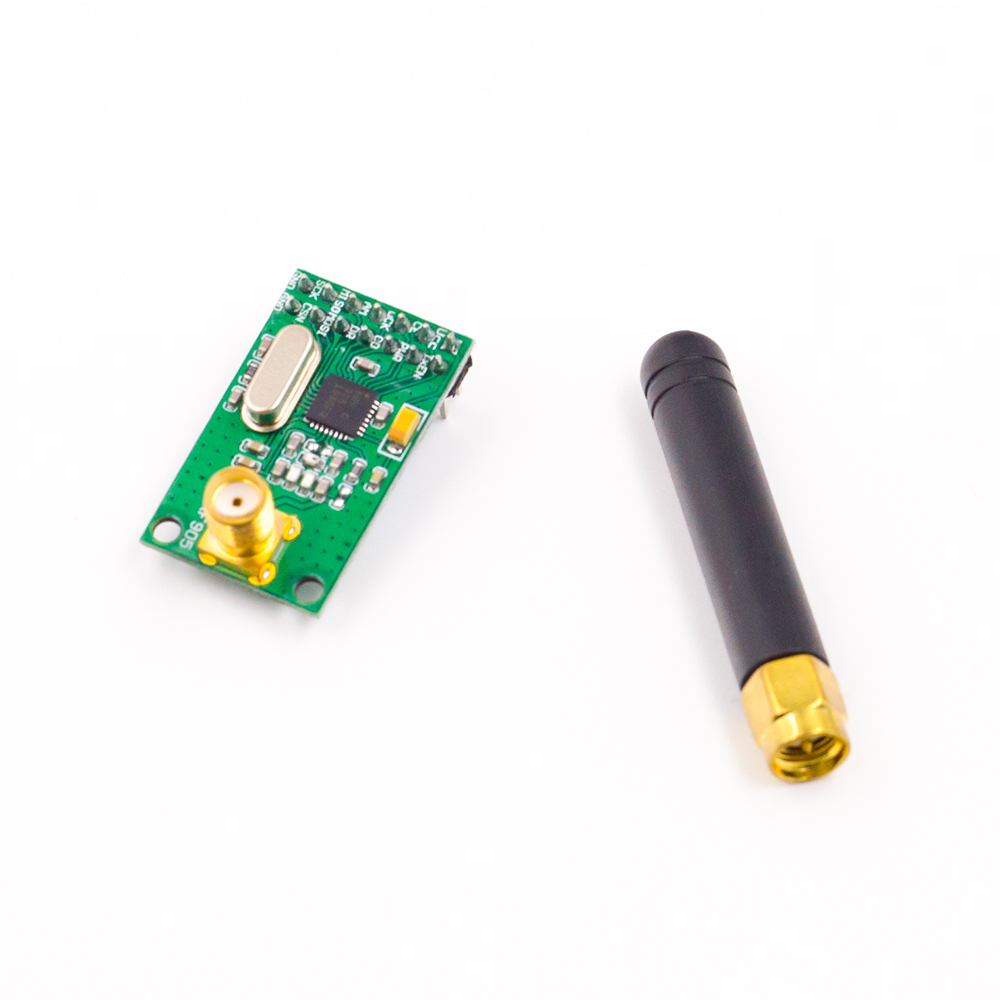

На небольшой плате модуля расположена микросхема NRF905, именующаяся также как модуль, кварцевый резонатор, соединители для подключения антенны и соединения с модулем МК. В комплект модуля NRF905 входит антенна.

Номинальное напряжение питания 3,3 В

Диапазон напряжения питания 2,7…3,5 В

Максимальный потребляемый ток

При передаче 30 мА

При приеме 12,2 мA

В режиме ожидания 1 мкА

Частотные диапазоны 433, 868, 915 МГц

максимальная мощность передачи: 10 мВт

Дальность на открытой местности до 500 м

Чувствительность –100 dBм

Скорость передачи данных 50 кбит/с

Ширина полосы пропускания в диапазонах

433 МГц полоса 100 кГц

868 МГц и 915 МГц полоса 200 кГц

Размеры платы 32 X 18,5 мм

Заложена возможность радиообмена на 511 радиочастотных каналов. В России используется частота 896 МГц, в Европе 868,42 МГц. Каждый канал перекрывает соседние каналы, так что в общей сложности всего 170 используемых каналов. Для многоточечной связи и скачкообразной перестройки частоты используется 125 радиочастотных каналов.

Области применения

Системы безопасности и оповещения, домашняя автоматизация, телеметрия, беспроводные промышленные датчики, промышленная автоматизация, мониторинг транспортных средств, пульт дистанционного управления, небольшие беспроводные сети, беспроводной контроль показаний счетчика, системы контроля доступа, пейджинг, промышленная система сбора данных, идентификация, маленькие беспроводные терминалы сбора данных, системы пожарной безопасности, гидрологические и метеорологические наблюдения, управление роботом, цифровая передача изображения.

Соединение с микроконтроллером

Для согласования сигналов модуля при подключении к микроконтроллеру с питанием 5 В применяются резисторные делители напряжения. Расположение контактов обозначено на на плате.

Функции сигналов

1 и 0 – обозначения логических уровней

VCC – питание

TXE – выбор режима работы радио. 1 – передатчик, 0 – приемник

CE – включить радио для передачи и приема. 1 – режим TX или RX, 0 – режим ожидания

PWR – мощность потребления. 1 – включено, 0 – выключено

CLK – выход генератора

CD – обнаружение несущей. 1 – несущая обнаружена

AM – адрес совпадает. 1 – получен пакета с адресом модуля. Использование сигнала необязательно

DR – готовность приема и передачи. 1 – после завершения передачи и получения новых данных. Организация связи с использованием этого сигнала необязательно, так как необходимые сведения о состоянии хранятся в специальном регистре. Сигнал применяется при использовании прерываний МК.

GND – общий

Интерфейс SPI

MISO – ведущий вход ведомый выход

MOSI – ведущий выход ведомый вход

SCK – такт

CSN – активность

В зависимости от программы МК сигналы модуля подаются на различные контакты. В таблице указаны соединения, остающиеся неизменными при любой программе.

Сигналы модуля nRF905	Контакты МК ATmega48/88/168/328	Контакты Arduino Uno	Контакты Arduino MEGA
VCC	3.3V	3.3V	3.3V
SO	B4 (18)	12	50
SI	B3 (17)	11	51
SCK	B5 (19)	13	52
CSN	B2 (16)	10	10
GND	GND	GND	GND
