Модуль Bluetooth HC-06

Описание

Простое техническое решение дает возможность реализовать в радиолюбительской практике двунаправленную радиосвязь по протоколу Bluetooth для приема и передачи данных при управлении различными объектами. Например, управление моторизованной платформой, сообщающей на управляющий компьютер температуру воздуха в области движения, температуру своих двигателей и другие данные. Модуль выпускает фирма Guangzhou HC Information Technology. Тип: HC-06-S. Также модуль применяется для GPS навигационных систем, промышленной автоматики и в других случаях. Позволяет связать Arduino и аналогичные контроллеры с мобильным телефоном, ноутбуком, персональным компьютером и прочими приборами, оснащенными приемопередатчиком Bluetooth и соответствующим программным обеспечением.

При соединении модуля HC-06 и контроллера обмен информацией между ними происходит через проводной интерфейс UART. При использовании модуля инженеру не требуется вникать в особенности Bluetooth. Контроллер воспринимает модуль как ответное устройство UART, а за организацию связи по радио отвечает электроника HC-06. Также “на борту” модуля интерфейсы PCM, SPI и USB1.1 совместимый с 2.0.

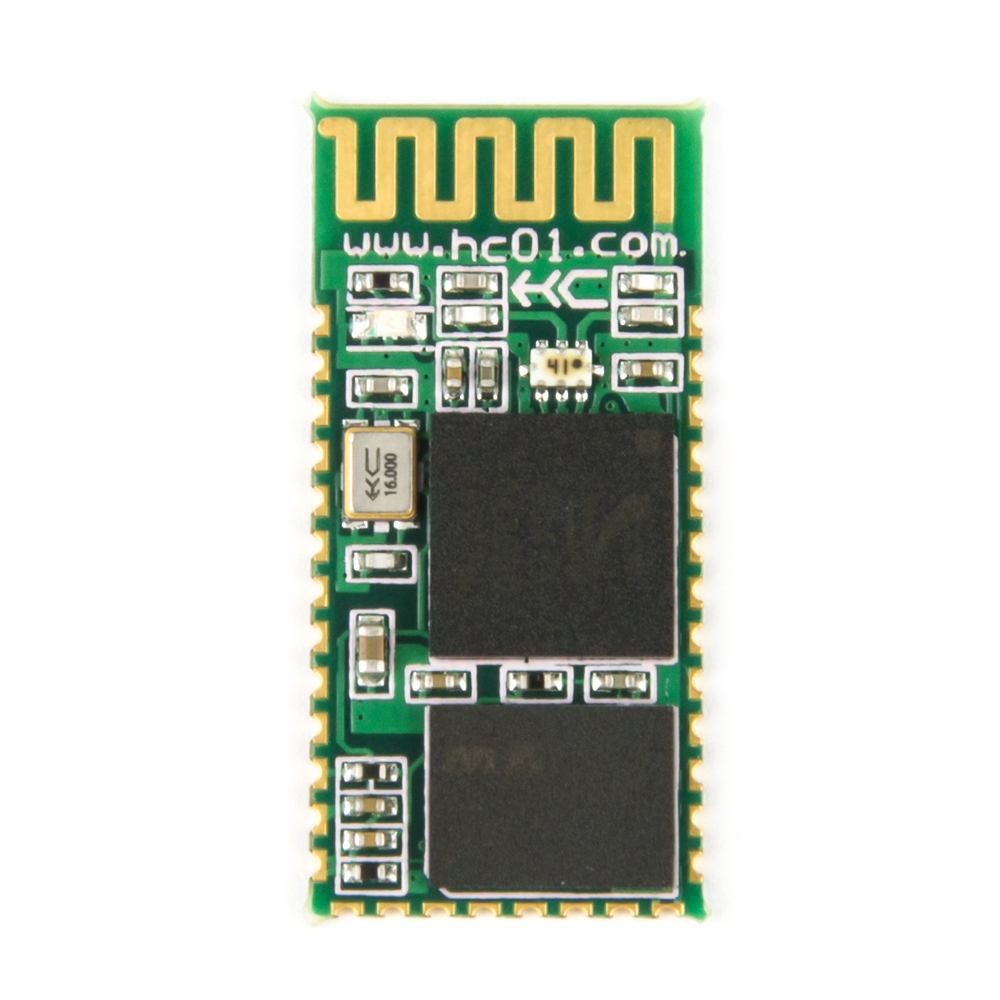

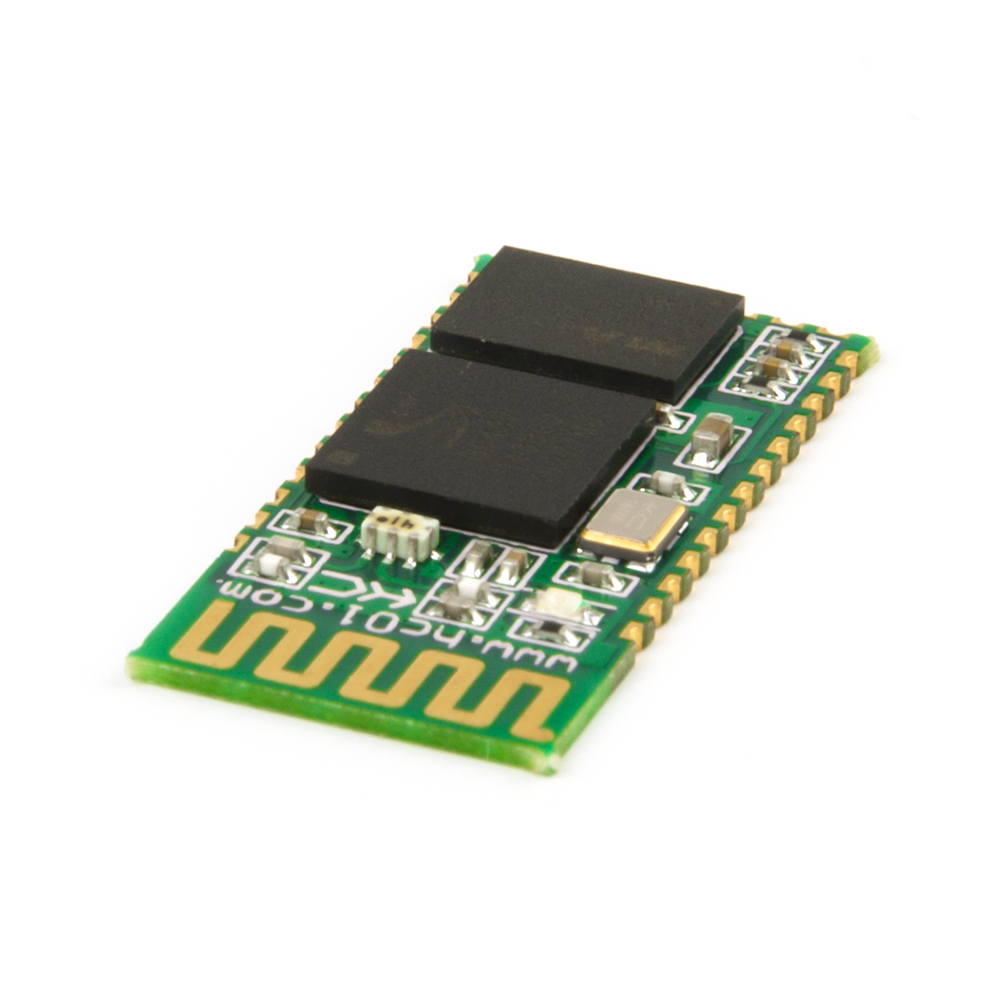

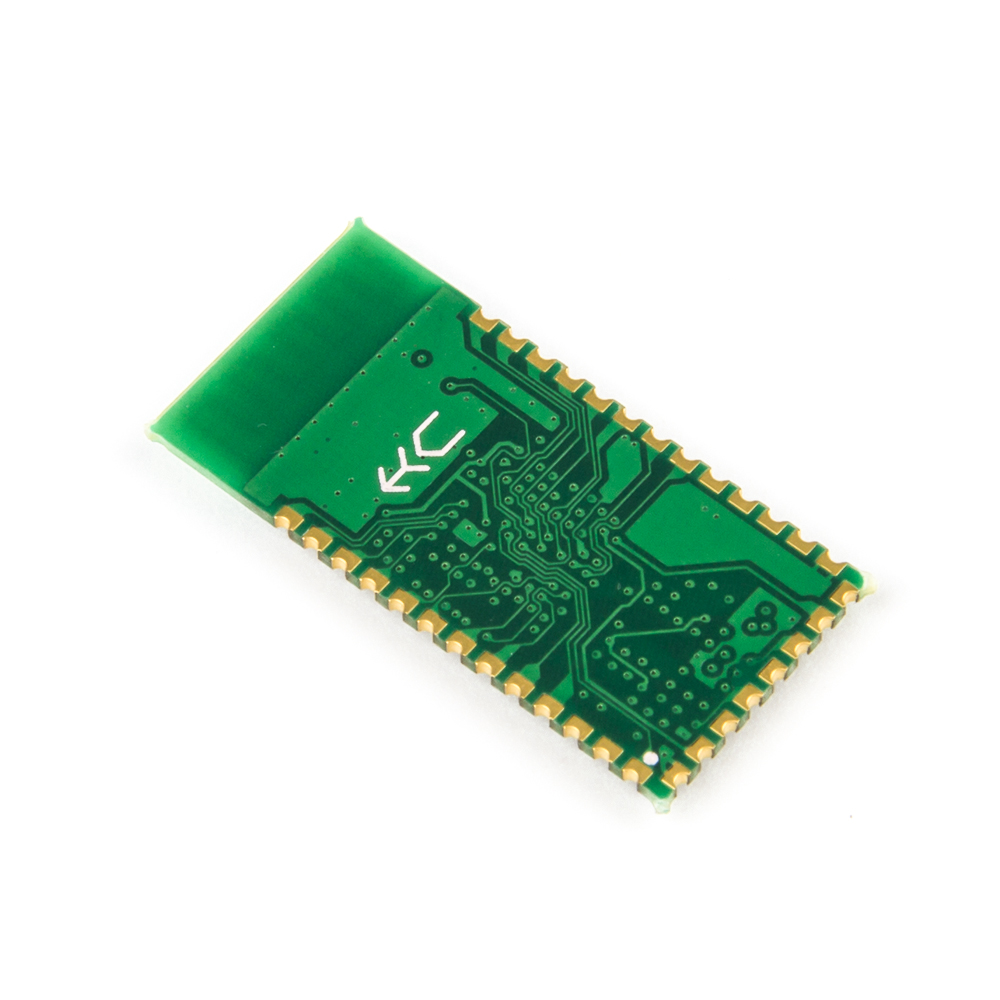

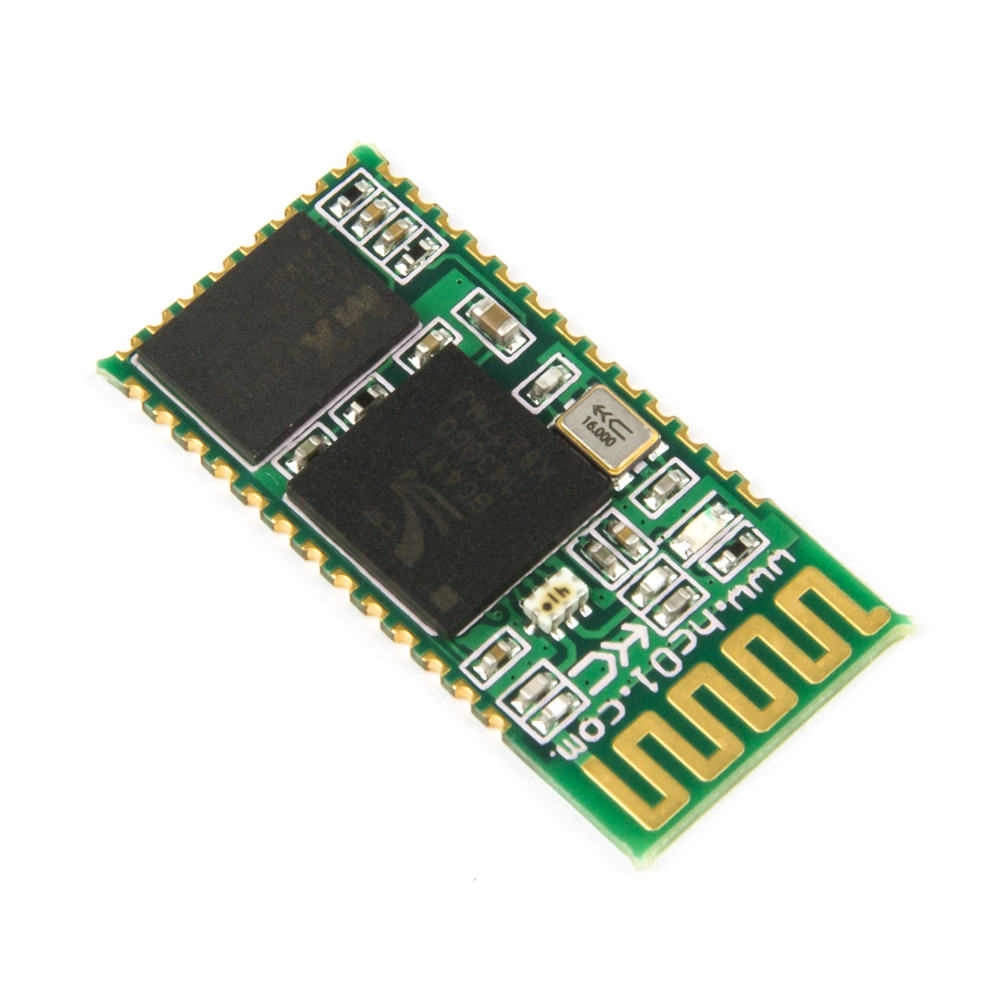

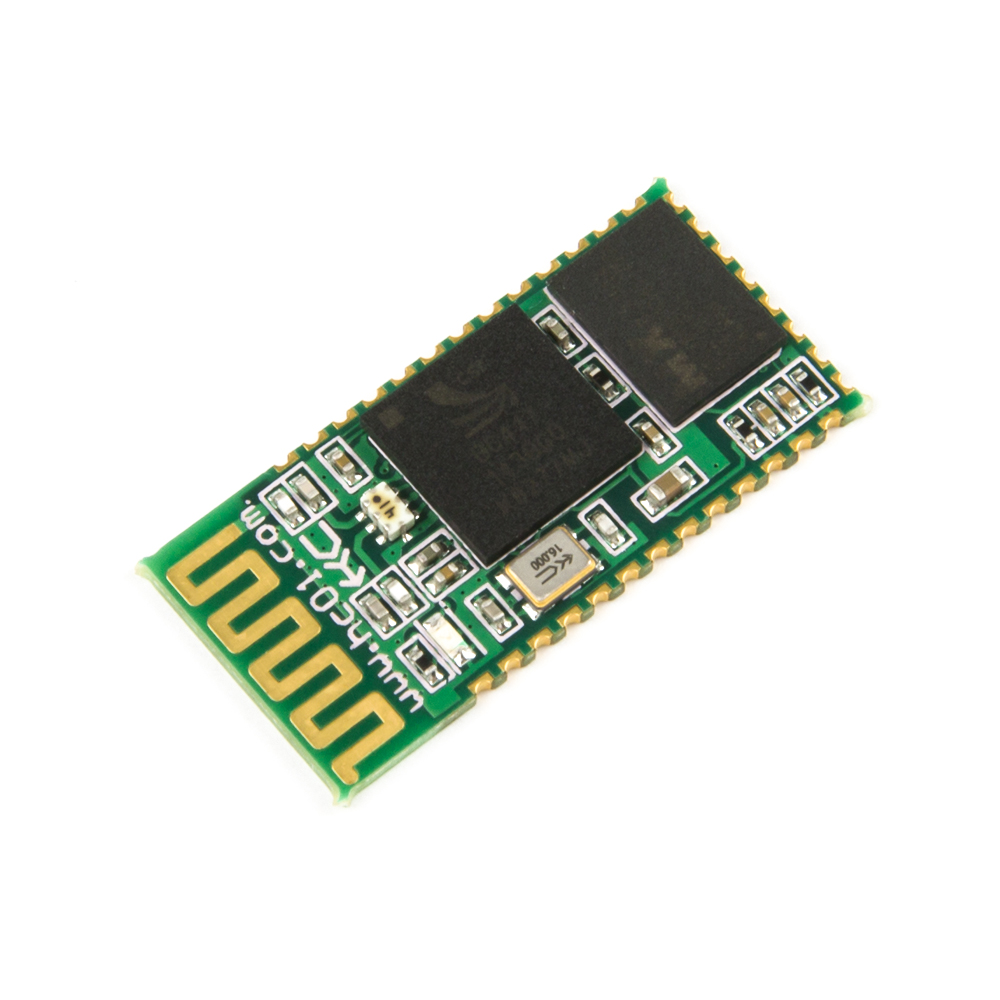

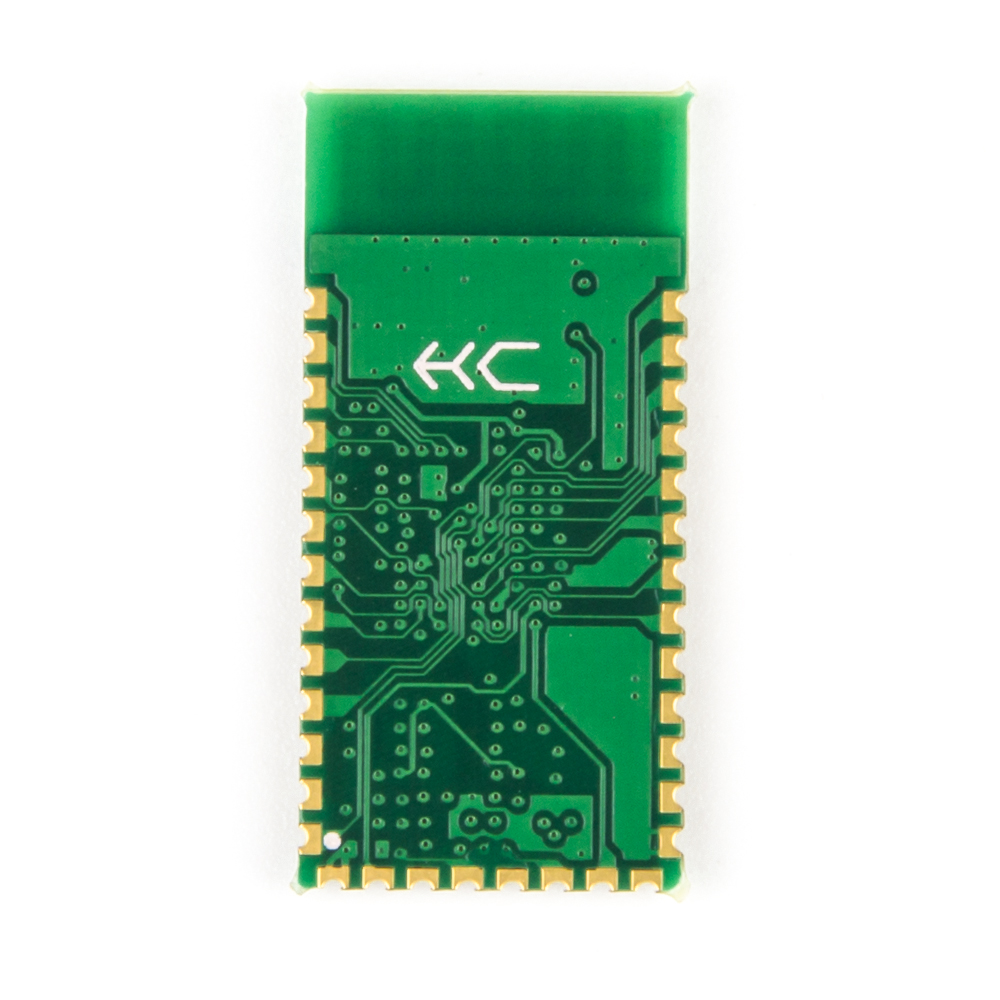

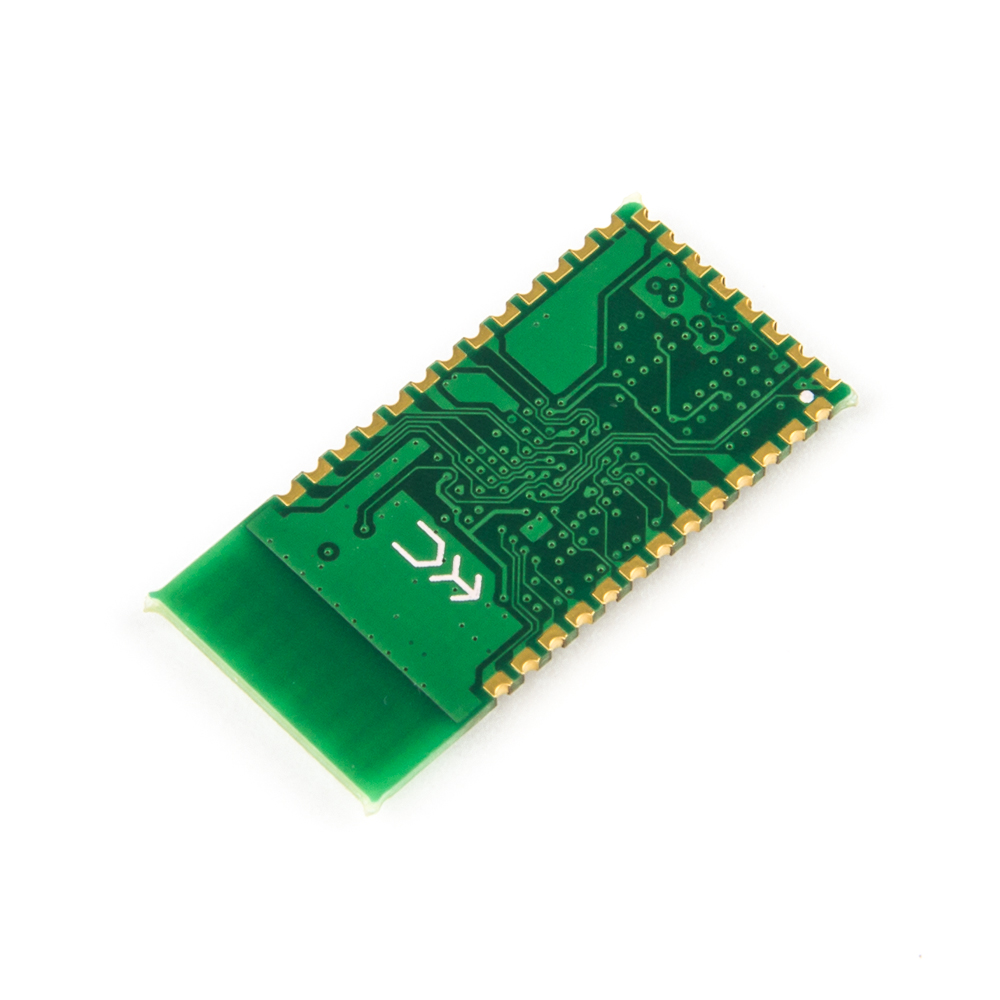

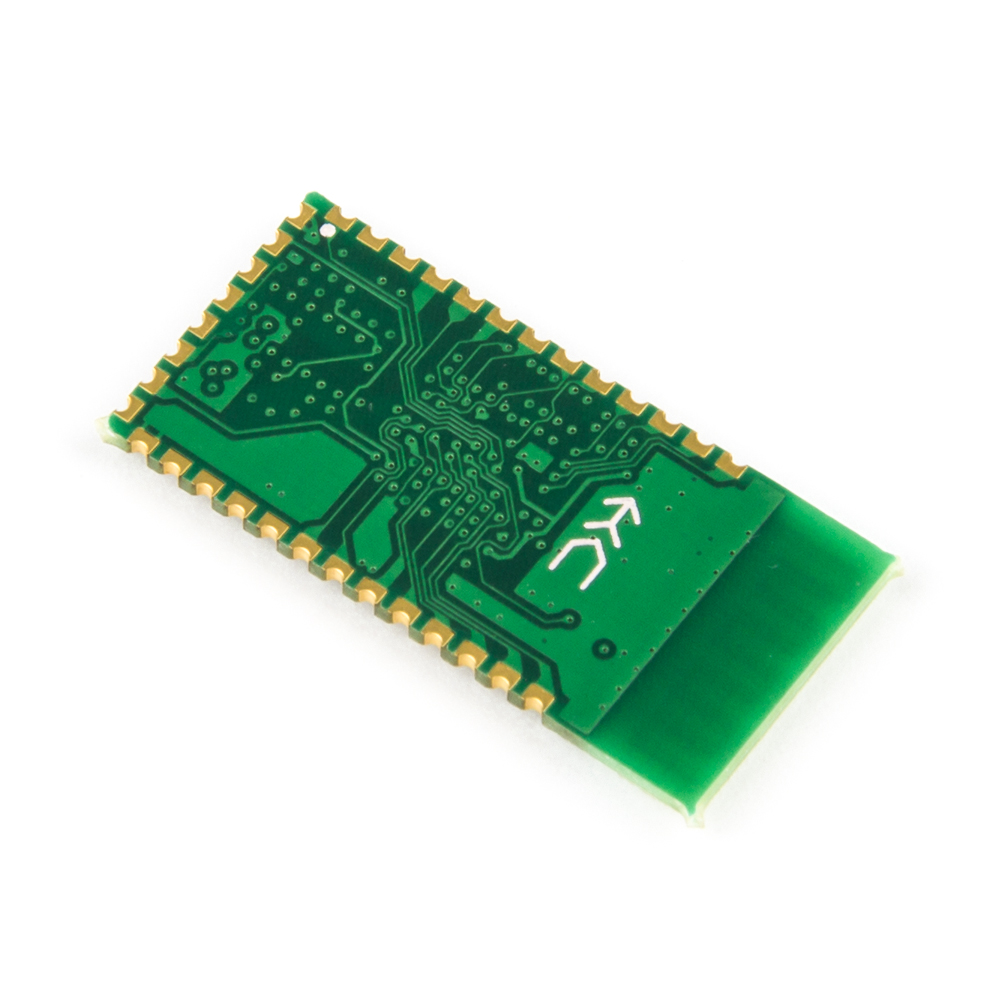

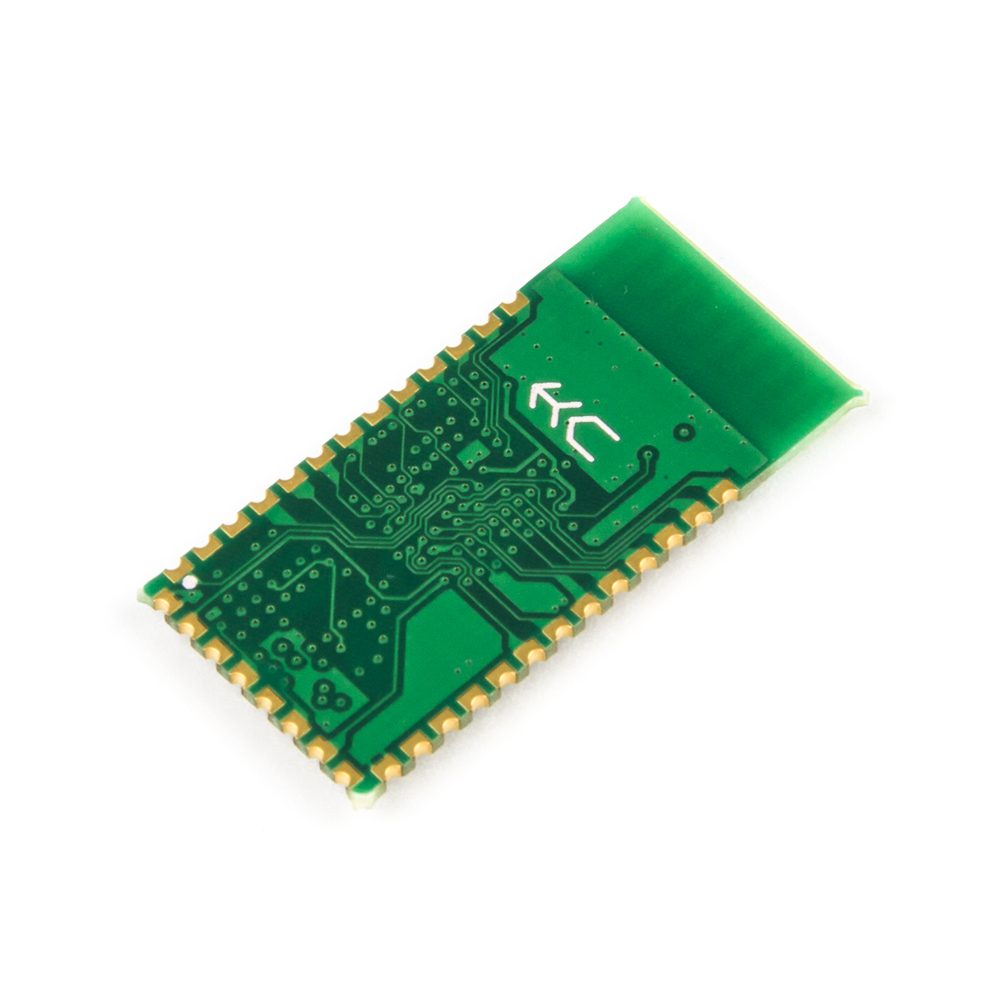

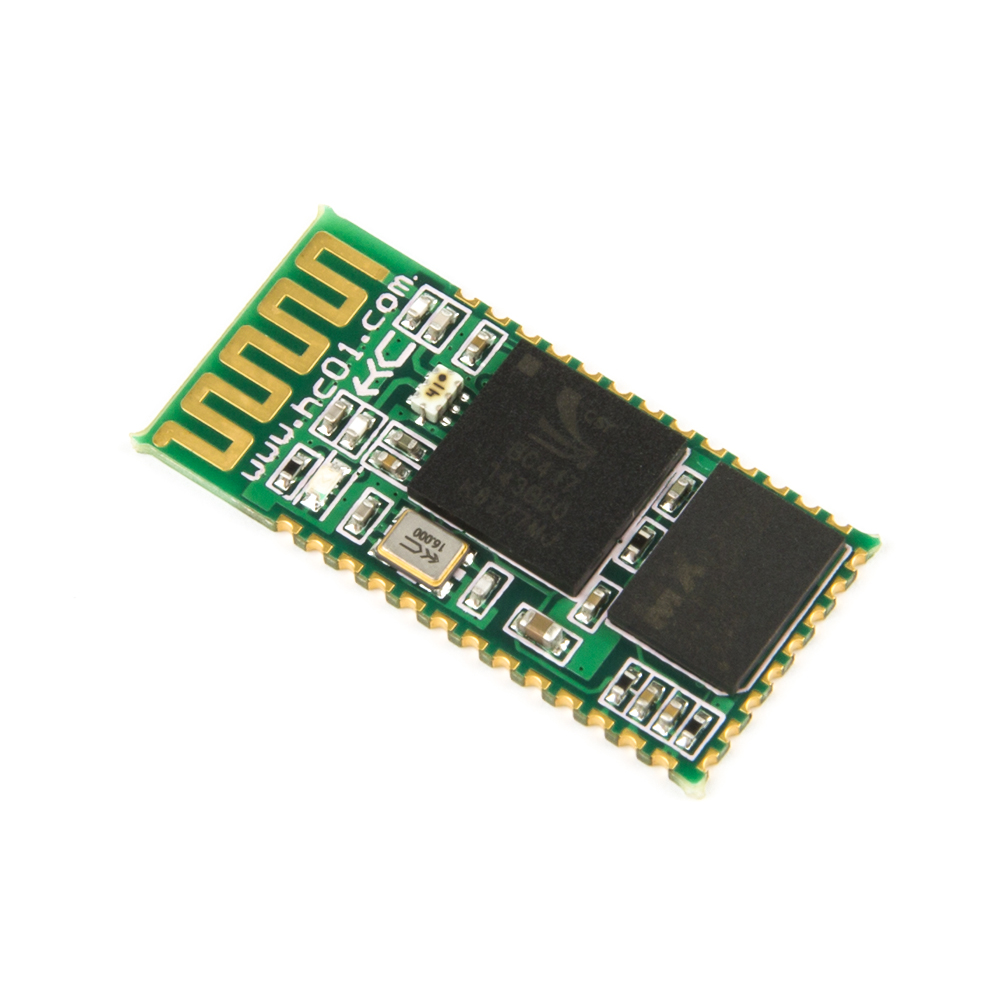

Конструктивно представляет собой небольшую плату, на которой размещены: миниатюрная антенна из дорожки на верхнем слое печатной платы в виде змейки, микросхема BC417 серии BlueCore4-Ext фирмы Cambridge Silicon Radio, микросхема флэш-памяти ES29LV800DB-70WGI производства Excel Semiconductor объемом 8 Мбит (1 МБ), хранящая программу и настройки. Микросхема BC417 поддерживает спецификацию Bluetooth V2.0 и AT-команды, может работать в режиме Master или Slave с различной скоростью обмена данными. Модуль поставляется с записанной программой для работы в режиме Slave. Установленная на заводе скорость обмена – 9600 бод.

Частота приема и передачи: 2,4 ГГц;

Имеет функцию адаптивного переключения частоты:

Чувствительность – 80 dBм
Мощность излучения 3 dBм

Диапазон изменения мощности передачи: – 4 … + 6 dBм;

Дальность связи: 10 м;

Ряд фиксированных скоростей обмена данными: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод;

Номинальное напряжение питания: 3,3В;

Диапазон напряжения питания: 3,1…3,6В;

Максимальный ток потребления: 40 мА;

Температура хранения: – 40…+ 85 С;

Рабочий диапазон температур: – 25…+ 75 С;

Размеры, мм 27*13*2 мм.

Назначение некоторых контактов

12 питание

13 общий

24 подключение индикатора режима

интерфейс UART

1 TX

2 RX

В память модуля записана программа блокирующая следующие сигналы:

CTS, RTS – линии UART;

PCM_CLK, PCM_OUT, PCM_IN, PCM_SYNC – линии приема-передачи звука;

AIO0, AIO1 – линии ввода-вывода общего назначения;

USB_D+, USB_D- – интерфейс USB;

Сигналы используются при записи программы модуля;

CSB, MOSI, MISO, CLK – интерфейс SPI.

Организация связи с применением модуля HC-06 происходит по двум схемам.

1 Контроллер-контроллер. Для связи двух приборов на основе микроконтроллеров, оснащенных интерфейсом UART.

2 Компьютер-контроллер. Используя специально написанную программу и размещенную на андроиде, ноутбуке, ПК можно управлять прибором на основе МК и получать данные от датчиков прибора.

Организация связи ПК и Arduino

Подключите светодиод для индикации режима работы модуля к контакту 24. Подключите модуль к контроллеру Arduino следующим образом:

Arduino 3,3 В к контакту 12,

Arduino GND к контакту 13,

Arduino TX к контакту 2 RX,

Arduino RX к контакту 1 TX.

Если персональный компьютер не оснащен своим Bluetooth, то подключите любой внешний USB адаптер Bluetooth. Установите на ПК его драйвер. Выберите символ Bluetooth в нижней части экрана и пункт меню "Добавить устройство", затем пункт "Введите код образования пары устройства". На заводе в модуль HC-06 записан код 1234. Введите 1234. Должна произойти автоматическая настройка виртуальных COM портов. Для приема и передачи данных через виртуальный COM порт используется любая терминальная программа. В настройках выберите скорость 9600. Система должна сообщить о успешном подключении.

Режим работы модуля показывает подключенный светодиод. Если соединения нет, то светодиод мигает, при установке соединения светится постоянно. После настройки скорости порта светодиод должен светиться постоянно.
